Индивидуальные решения для вашего проекта

Являясь одним из мировых ведущих производителей высококачественных насосов и насосных систем для оборудования для зданий и сооружений, мы предлагаем изделия по индивидуальному заказу с высоким КПД и максимальной экономией энергии. При этом мы всегда стремимся к тому, чтобы наши решения были максимально индивидуальными в пределах необходимого и максимально эффективными в пределах возможного.

Используя наш многолетний опыт проектирования оборудования для зданий и сооружений, мы окажем вам всестороннюю поддержку как при проектировании, так и при реализации ваших проектов.

Энергоэффективность и надежность

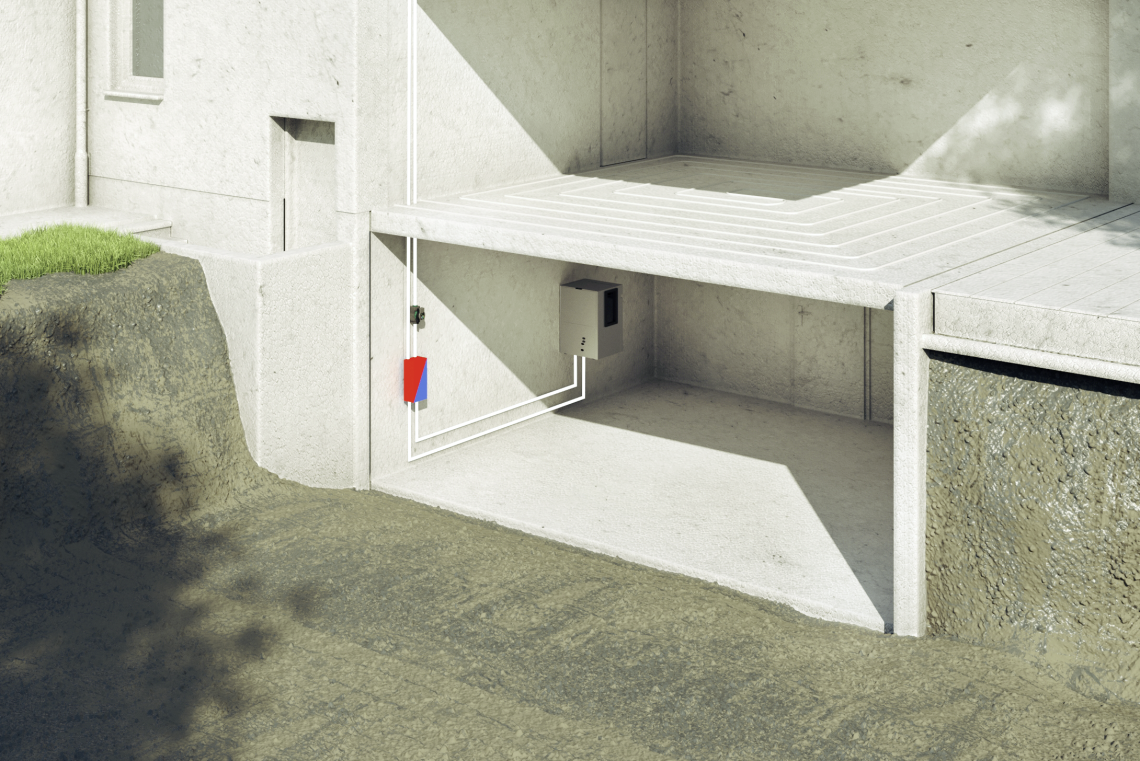

Отопление — это сердце дома, будь то классические батареи или напольное отопление. Высокоэффективные насосы Wilo превращают любое помещение в зону комфорта. При этом они не только дарят тепло и безопасность, но и помогают экономить энергию и снижать расходы. Простая установка, удобное техобслуживание и высокая надежность — вы всегда можете ожидать эти характеристики от насосов Wilo. Наши высокоэффективные насосы также подходят для промышленного применения и существенно сокращают затраты на электроэнергию. Для отопительных котлов ниже уровня обратного подпора требуется установка для отвода скапливающегося конденсата. Компания Wilo предлагает индивидуальные и высококачественные решения в этой области.

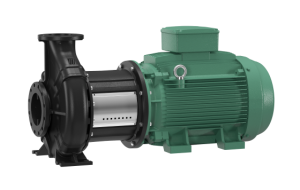

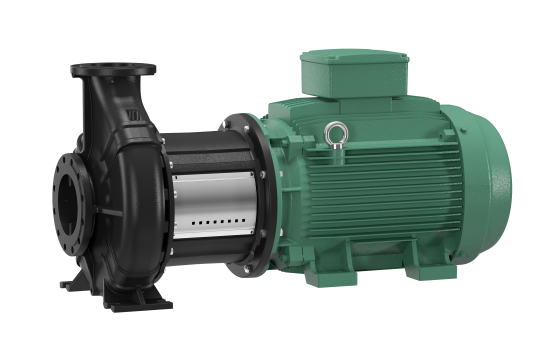

1. Wilo-CronoBloc-BL

Тип

Насос с сухим ротором в блочном исполнении с фланцевым соединением

Применение

Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси, охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Технические характеристики

Допустимый диапазон температур перекачиваемой жидкости от -20° C до +140° CЭлектроподключение к сети 3~400 В, 50 Гц (другие по запросу)Класс защиты IP55Номинальный диаметр от DN 32 до DN 150Макс. рабочее давление 16 бар (опционально 25 бар по запросу)

Обозначение

Пример	BL 40/160-4/2
BL	Блочный насос
40	Номинальный внутренний диаметр DN подсоединения к трубопроводу (напорный патрубок)
160	Номинальный внутренний диаметр рабочего колеса
4	Номинальная мощность электродвигателя P₂ в кВт
2	Число полюсов электродвигателя

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:

Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R ¹/₈
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250;
опционально: Чугун с шаровидным графитом EN-GJS-400-18-LT (в зависимости от типа)
Рабочее колесо: Стандартное исполнение: EN-GJL-200;
Специальное исполнение: Бронза CuSn 10 нержавеющая сталь 1.4408 (в зависимости от типа)
Вал: 1.4122
Скользящее торцовое уплотнение: AQEGG;
другие скользящие торцовые уплотнения по запросу
Насос
Инструкция по монтажу и эксплуатации
Вариант …-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант …-L4 с рабочим колесом из нержавеющей стали (за отдельную плату)
Вариант …-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX
Документация (корпус насоса и электродвигатель) для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцовые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления

Материалы

Комплект поставки

Опции

Принадлежности

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

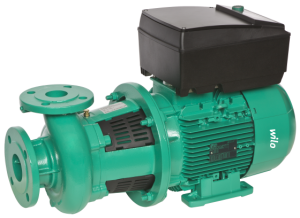

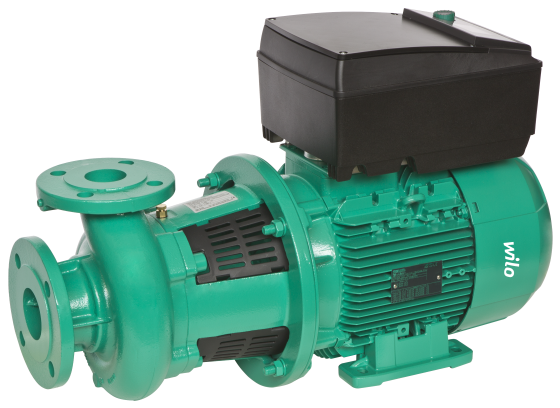

2. Wilo-CronoBloc-BL-E

Тип

Электронно регулируемый насос с сухим ротором в блочном исполнении с фланцевым соединением и автоматической регулировкой мощности.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4
Допустимый диапазон температур от -20° C до +140° C
Сетевое подключение

o 3~440 В -5/±10 %, 50/60 Гц

o 3~400 В ±10 %, 50/60 Гц

o 3~380 В -5/±10 %, 50/60 Гц

Класс защиты IP 55
Номинальный внутренний диаметр от DN 32 до DN 125
Макс. рабочее давление 16 бар (120 °C)

Обозначение

Пример	BL-E 40/160-5,5/2-R1
BL-E	Блочный насос с электронным регулированием
40	Номинальный внутренний диаметр DN подсоединения к трубопроводу (напорный патрубок)
160	Номинальный внутренний диаметр рабочего колеса в мм
5,5	Номинальная мощность электродвигателя P₂ в кВт
2	Число полюсов электродвигателя
-R1	Исполнение без дифференциального датчика давления

Описание/конструкция

Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R ¹/₈
Фонарь
Муфта
Привод со встроенной электронной системой регулирования частоты вращения
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опционально: чугун с шаровидным графитом EN-GJS-400-18-LT
Рабочее колесо: Стандартное исполнение: EN-GJL-200; опционально: Бронза CuSn 10
Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG, другие скользящие торцевые уплотнения по запросу

Материалы

Оснащение/функции

Режимы работы

Δp‐c дляпостоянногоперепададавления
Δp‐v дляпеременногоперепададавления
ПИД-регулятор
Ручной режим управления (n=постоянный)

Панель ручного управления

Зеленая кнопка и дисплей

Ручное управление

Настройка значения напора
Настройка частоты вращения (ручное переключение)
Настройка режимов работы
Настройка ВКЛ./ВЫКЛ. насоса
Конфигурация все рабочих параметров
Квитирование ошибок

Внешнее управление

Управляющий вход «Выкл. по приоритету»
Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

Обобщенная сигнализация неисправности SSM
Обобщенная сигнализация рабочего состояния SBM

Обмен данными

Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

Полная защита электродвигателя со встроенной электронной системой отключения
Блокировка доступа

Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами)

Режим работы «основной/резервный» (автоматическое переключение при неисправности)
Основной/резервный режим работы, смена насосов через 24 часа
Режим параллельной работы двух насосов
Насос
Инструкция по установке и эксплуатации
Вариант …-R1 без дифференциального датчика давления
Вариант …-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант …-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
Вариант …-S1/-S2 с особым скользящим торцовым уплотнением (за отдельную плату)
Опорные блоки для монтажа на фундаменте
IR-картой памяти/IR-монитором
IF-модуль PLR для соединения с PLR/интерфейсным преобразователем;
IF-модуль LON для соединения с сетью LONWORKS;
IF-модуль BACnet;
IF-модуль Modbus;
IF-модуль CAN.
Система регулирования VR-HVAC
Система регулирования CCe-HVAC
Система регулирования SCe-HVAC
Дифференциальный датчик давления (DDG)

Комплект поставки

Опции

Принадлежности

Общие указания – директивы ErP (экологический дизайн)

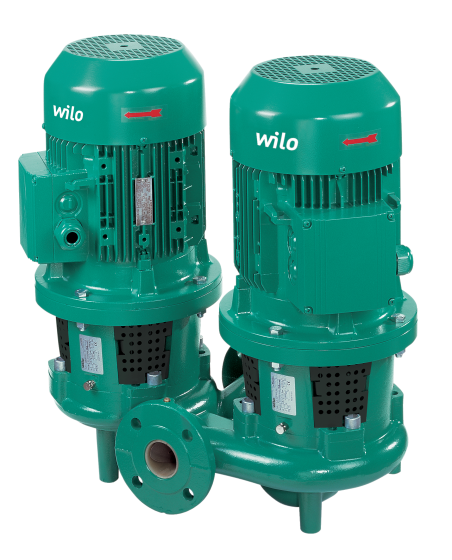

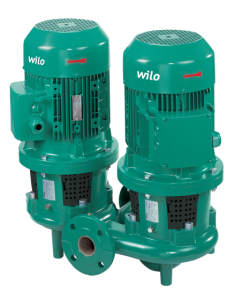

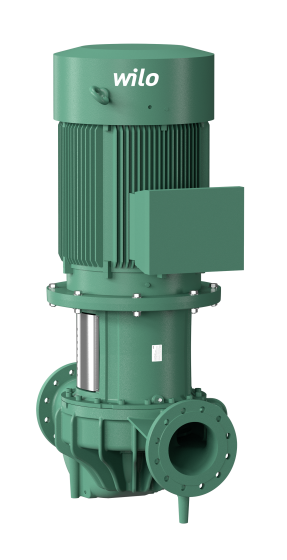

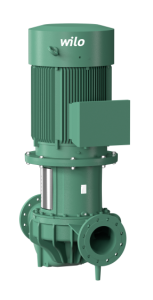

3. Wilo-CronoLine-IL

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением

Применение

Технические характеристики

Допустимый диапазон температур от -20° C до +140° CПодключение к сети 3~400 В, 50 Гц (другие по запросу)Класс защиты IP 55Номинальный внутренний диаметр от DN 32 до DN 250Макс. рабочее давление 16 бар (25 бар по запросу)

Обозначение

Пример	IL 40/160-4/2
IL	Насос Inline
40	Номинальный внутренний диаметр присоединения к трубопроводу D
160	Номинальный внутренний диаметр рабочего колеса
4	Номинальная мощность электродвигателя P₂ в кВт
2	Число полюсов электродвигателя

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R ¹/₈
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опция: чугун с шаровидным графитом EN-GJS-400-18-LT
Рабочее колесо: Стандартное исполнение: EN-GJL-200Специальное исполнение: Бронза CuSn 10
Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Насос
Инструкция по монтажу и эксплуатации
Вариант …-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант …-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
Вариант …-P4 для макс. рабочего давления 25 бар (см. прайслист Wilo)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX
Консоли для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцевые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления

Материалы

Комплект поставки

Опции

Принадлежности

Общие указания – директивы ErP (экологический дизайн)

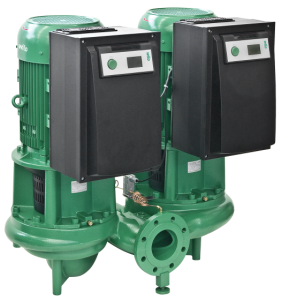

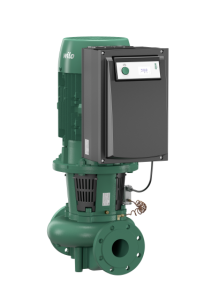

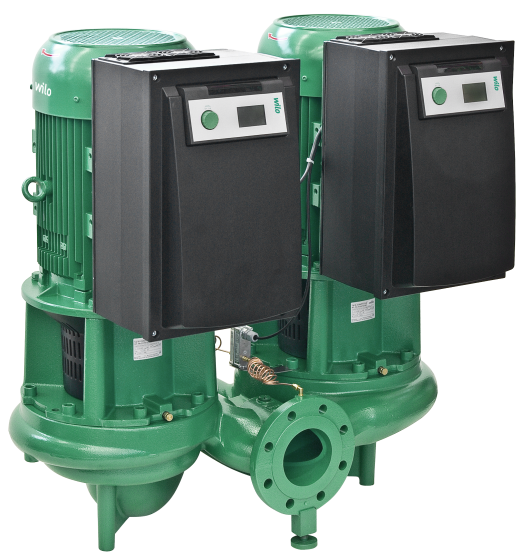

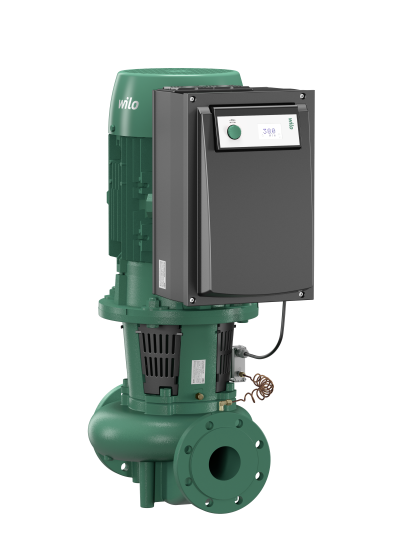

4. Wilo-CronoLine-IL-E

Тип

Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой мощности

Применение

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4
Допустимый диапазон температур от -20° C до +140° C
Сетевое подключение

o 3~440 В ±10 %, 50/60 Гц

o 3~400 В ±10 %, 50/60 Гц

o 3~380 В -5 % +10 %, 50/60 Гц

Класс защиты IP 55
Номинальный внутренний диаметр от DN 40 до DN 200
Макс. рабочее давление 16 бар

Обозначение

Пример	IL-E 50/170-7,5/2-R1
IL-E	Насос Inline с электронным регулированием
50	Номинальный внутренний диаметр присоединения к трубопроводу D
170	Номинальный внутренний диаметр рабочего колеса
7,5	Номинальная мощность электродвигателя P₂ в кВт
2	Число полюсов электродвигателя
R1	Исполнение без датчика давления

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

Скользящее торцовое уплотнение
Фланцевое соединение
Соединительный элемент
Муфта
Привод со встроенной электронной системой регулирования частоты вращения
Корпус насоса и фонарь: EN-GJL-250
Рабочее колесо

Материалы

o Стандартное исполнение: EN-GJL-200

o Специальное исполнение: Бронза CuSn 10

Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Оснащение/функции

Режимы работы

Δp‐c дляпостоянногоперепададавления
Δp‐v дляпеременногоперепададавления
ПИД-регулятор
Ручной режим управления (n=постоянный)

Панель ручного управления

Зеленая кнопка и дисплей

Ручное управление

Настройка значения напора
Настройка частоты вращения (ручное переключение)
Настройка режимов работы
Настройка ВКЛ./ВЫКЛ. насоса
Конфигурация все рабочих параметров
Квитирование ошибок

Внешнее управление

Управляющий вход «Выкл. по приоритету»
Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

Обобщенная сигнализация неисправности SSM
Обобщенная сигнализация рабочего состояния SBM

Обмен данными

Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

Полная защита электродвигателя со встроенной электронной системой отключения
Блокировка доступа

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

Режим работы «основной/резервный» (автоматическое переключение при неисправности)
Основной/резервный режим работы, смена насосов через 24 часа
Режим параллельной работы двух насосов
Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)
Насос
Инструкция по монтажу и эксплуатации
Вариант …-R1 без дифференциального датчика давления
Вариант …-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант …-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
3 консоли с крепежным материалом для монтажа на фундаменте
IR-монитор, IR-модуль
IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
IF-модуль LON для соединения с сетью LONWORKS
IF-модуль BACnet
IF-модуль Modbus
IF-модуль CAN
Система регулирования VR-HVAC
Система регулирования CCe-HVAC
Система регулирования SCe-HVAC
Дифференциальный датчик давления (DDG)

Комплект поставки

Опции

Принадлежности

Общие указания – директивы ErP (экологический дизайн)

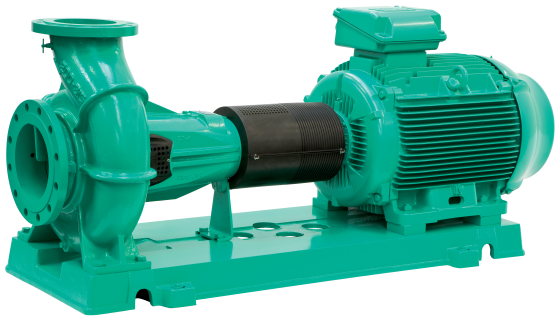

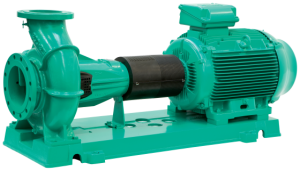

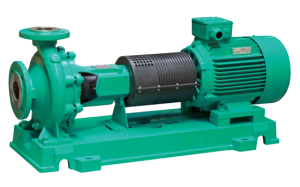

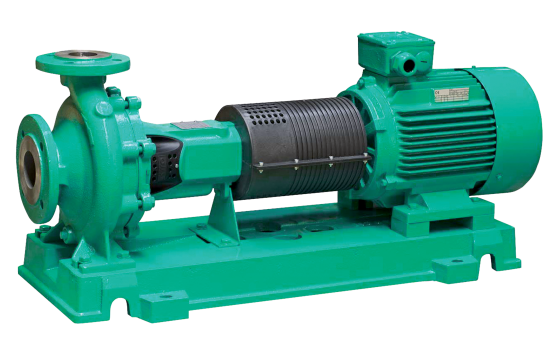

5.Wilo-CronoNorm-NL

Тип

Одноступенчатый низконапорный центробежный насос с осевым всасыванием, установленный на опорной раме.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Применение в системах орошения, в оборудовании для зданий и сооружений, во всех отраслях промышленности, на электростанциях и т. д.

Технические характеристики

Допустимый диапазон температур от -20° C до +120° CПодключение к сети 3~400 В, 50 ГцКласс защиты IP 55Номинальные диаметры от DN 32 до DN 150Макс. рабочее давление 16 бар

Обозначение

Пример	NL 40/200B-11/2
NL	Стандартный насос с осевым всасыванием
40	DN для напорного фланца
200	Номинальный диаметр рабочего колеса [мм]
B	Гидравлическое исполнение
11	Номинальная мощность электродвигателя P₂ [кВт]
2	Число полюсов электродвигателя

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации
Насос со свободным концом вала или
Насос на опорной раме с муфтой и защитой муфты, без электродвигателя или
полностью монтированный на опорной раме насос с электродвигателем
Корпус насоса и нажимная крышка: EN-GJL-250
Подшипниковая опора: EN-GJL-250
Рабочее колесо: EN-GJL-250,
(специальное исполнение: G-CuSn10)
Вал: X20Cr13
Скользящее торцевое уплотнение: AQ1EGG
(другие скользящие торцевые уплотнения по запросу)
Одноступенчатый низконапорный центробежный насос в качестве насоса на фундаментной раме с осевыми всасывающими патрубками с прифланцованными подшипниковыми опорами и осевым креплением для привода, подсоединенного упругой муфтой
Сменные муфты (втулочная муфта), доступные по опции, позволяют снять узел ротора без демонтажа электродвигателя.
В случае установки насосов с частотой вращения 2900 об/мин в жилых зданиях необходимо принять соответствующие меры по снижению уровня шумов.
Характеристики и специфические значения мощности насоса зависят от перекачиваемых жидкостей. Характеристики и значения мощности значительно отличаются от обычных при перекачивании жидкостей, чья плотность и/или вязкость отличаются от соответствующих значений воды. Придерживаться таблицы «Рекомендуемые предельные значения для определения параметров»!
Рекомендуемые предельные значения для определения параметров рассчитываются следующим образом:
Q_оптим.(расход, при котором насос достигает своего наивысшего коэффициента полезного действия) считать с отдельной рабочей характеристики; Факторы Q_мин и Q_максприведены в таблице «Рекомендуемые предельные значения для определения параметров».

Q_{мин опред. парам.}= Q_минx Q_оптим.
Q_{макс опред. парам.} = Q_макс x Q_оптим.
Пример: Типоразмер NL 32-125
Q_мин = 0,3 x 8 = 2,4 м³/ч
Q_макс = 1,2 x 8 = 9,6 м³/ч

мощность насоса зависит от нагрузки
Все стандартизованные насосы Wilo оснащены стандартными электродвигателями IEC. Приборы управления Wilo используются для автоматического регулирования частоты вращения в зависимости от нагрузки насосов, приводимых в действие стандартными электродвигателями любого типа.
Режим работы «основной/резервный»

Материалы

Описание/конструкция

Ввод в эксплуатацию

Принадлежности

Автоматический контроль частоты вращения:

Система регулирования насосов Wilo для автоматического, бесступенчатого регулирования мощности насосов. Для получения дополнительных сведений о приборах управления и системах регулирования обращаться в компанию Wilo.

Общие указания – директивы ErP (экологический дизайн)

6. Wilo-CronoNorm-NLG

Тип

Одноступенчатый низконапорный центробежный насос с осевым всасыванием, установленный на фундаментальной раме.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Применение в системах орошения, в оборудовании для зданий и сооружений, во всех отраслях промышленности, на электростанциях и т. д.
Минимальный индекс эффективности (MEI) ≥ 0,4
Допустимый диапазон температур от -20° C до +120° C
Подключение к сети 3~400 В, 50 Гц
Вид защиты IP55
Номинальные диаметры от DN 150 до DN 300
Макс. рабочее давление 16 бар

Технические характеристики

Обозначение

Пример	NLG 200/315-75/4
NLG	Обозначение серии: стандартный насос
200	Номинальный внутренний диаметр DN напорного патрубка
315	Номинальный внутренний диаметр рабочего колеса [мм]
75	Номинальная мощность электродвигателя P₂ [кВт]
4	Число полюсов электродвигателя

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации
Насос со свободным концом вала или
Насос на опорной раме с муфтой и защитой муфты или
полностью монтированный на опорной раме насос с электродвигателем
Корпус насоса и нажимная крышка: EN-GJS-500-7
Подшипниковая опора: EN-GJL-250
Рабочее колесо: EN-GJL-250
, (специальное исполнение: G-CuSn10)
Вал: 1.4028
Разделительные кольца: G-CuSn10
Скользящее торцевое уплотнение: AQ1EGG
(другие скользящие торцевые уплотнения по запросу)
Одноступенчатый горизонтальный насос со спиральным корпусом с подшипниковыми опорами и заменяемыми разделительными кольцами в легкоразборной конструкции
Уплотнение вала: скользящее торцовое уплотнение согл. EN 12756 или сальник с набивкой
Спиральный корпус с прилитыми ножками. Вал насоса установлен на радиальных шарикоподшипниках с заполнением консистентной смазкой
Муфта вала с промежуточной втулкой

Материалы

Описание/конструкция

Общие указания – директивы ErP (экологический дизайн)

7. Wilo-CronoTwin-DL

Тип

Сдвоенный насос с сухим ротором в исполнении Inline с фланцевым соединением

Применение

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4
Допустимый диапазон температур от -20° C до +140° C
Подключение к сети 3~400 В, 50 Гц (другие по запросу)
Класс защиты IP 55
Номинальный внутренний диаметр от DN 32 до DN 200
Макс. рабочее давление 16 бар

Обозначение

Пример	DL 40/160-4/2
DL	Сдвоенный линейный насос
40	Номинальный внутренний диаметр присоединения к трубопроводу D
160	Номинальный внутренний диаметр рабочего колеса
4	Номинальная мощность электродвигателя P₂ в кВт
2	Число полюсов электродвигателя

Описание/конструкция

Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами:

Перекидной клапан
Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R ¹/₈
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250
Рабочее колесо: Стандартное исполнение: EN-GJL-200Специальное исполнение: Бронза CuSn 10
Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Насос
Инструкция по монтажу и эксплуатации
Вариант …-L1 с рабочим колесом из бронзы (за отдельную плату)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX
Консоли для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцевые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления
Фланцевые заглушки

Материалы

Комплект поставки

Опции

Принадлежности

Общие указания – директивы ErP (экологический дизайн)

8. Wilo-CronoTwin-DL-E

Тип

Электронно регулируемый сдвоенный насос с сухим ротором в исполнении Inline, с фланцевым соединением и автоматической регулировкой мощности

Применение

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4
Допустимый диапазон температур от -20° C до +140° C
Сетевое подключение

o 3~440 D ±10 %, 50/60 Гц

o 3~400 В ±10 %, 50/60 Гц

o 3~380 В -5 % +10 %, 50/60 Гц

Класс защиты IP 55
Номинальный внутренний диаметр от DN 40 до DN 200
Макс. рабочее давление 16 бар

Обозначение

Пример	DL-E 50/170-7,5/2-R1
DL-E	Сдвоенный насос с электронным регулированием
50	Номинальный внутренний диаметр присоединения к трубопроводу D
170	Номинальный внутренний диаметр рабочего колеса
7,5	Номинальная мощность электродвигателя P₂ в кВт
2	Число полюсов электродвигателя
R1	Исполнение без датчика давления

Описание/конструкция

Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами:

Перекидной клапан
Скользящее торцовое уплотнение
Фланцевое соединение
Промежуточный корпус
Муфта
Привод со встроенной электронной системой регулирования частоты вращения
Корпус насоса и фонарь: EN-GJL-250
Рабочее колесо:

Материалы

o Стандартное исполнение: EN-GJL-200

o Специальное исполнение: Бронза CuSn 10

Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Оснащение/функции

Режимы работы

Δp‐c дляпостоянногоперепададавления
Δp‐v дляпеременногоперепададавления
ПИД-регулятор
Ручной режим управления (n=постоянный)

Панель ручного управления

Зеленая кнопка и дисплей

Ручное управление

Настройка значения напора
Настройка частоты вращения (ручное переключение)
Настройка режимов работы
Настройка ВКЛ./ВЫКЛ. насоса
Конфигурация все рабочих параметров
Квитирование ошибок

Внешнее управление

Управляющий вход «Выкл. по приоритету»
Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

Обобщенная сигнализация неисправности SSM
Обобщенная сигнализация рабочего состояния SBM

Обмен данными

Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

Полная защита электродвигателя со встроенной электронной системой отключения
Блокировка доступа

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

Режим работы «основной/резервный» (автоматическое переключение при неисправности)
Основной/резервный режим работы, смена насосов через 24 часа
Режим параллельной работы двух насосов
Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)
Насос
Инструкция по монтажу и эксплуатации
Вариант …-R1 без дифференциального датчика давления
Вариант …-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант …-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
Вариант …-S1/-S2 с особым скользящим торцовым уплотнением (за отдельную плату)
3 консоли с крепежным материалом для монтажа на фундаменте
Фланцевые заглушки для корпуса сдвоенного насоса
IR-монитор, IR-модуль
IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
IF-модуль LON для соединения с сетью LONWORKS
IF-модуль BACnet
IF-модуль Modbus
IF-модуль CAN
Система регулирования VR-HVAC
Система регулирования CCe-HVAC
Система регулирования SCe-HVAC
Дифференциальный датчик давления (DDG)

Комплект поставки

Опции

Принадлежности

Общие указания – директивы ErP (экологический дизайн)

9. Wilo-PH

Тип

Одноступенчатый насос с сухим ротором в исполнении Inline

Применение

Циркуляция горячей воды и системы отопления для домов, школ, больниц, фабрик и жилых комплексов

Технические характеристики

Подключение к сети 1~220 В, 50 Гц
Макс. рабочее давление 4 бар
Макс. температура перекачиваемых жидкостей +100 °C
Класс защиты 1~: IP X2; IPX4 (в зависимости от типа)
Устойчивость к воздействию коррозии благодаря корпусу с катафорезным покрытием
Подсоединения на стороне всасывания и напорной стороне: в зависимости от типа

Обозначение

Пример:	PH
PB	Циркуляционный насос для горячей воды
04	Мощность электродвигателя (04*10=40 Вт)d
5	Номер серии
E	50 Гц

Оснащение/функции

Термический защитный выключатель электродвигателя однофазного тока (1~220 В)
Насос
Инструкция по монтажу и эксплуатации

Комплект поставки

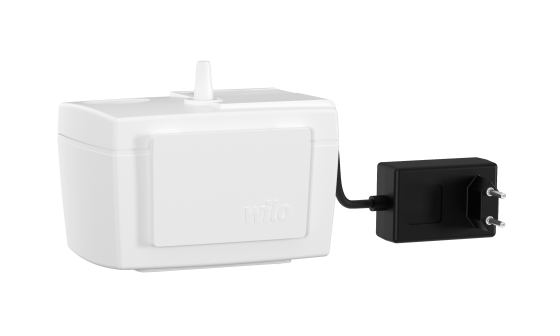

10. Wilo-Plavis 011-C

Тип

Автоматическая напорная установка для отвода конденсата

Применение

Техника максимального использования теплоты сгорания топлива (для котлов, работающих на жидком топливе, установка водоотведения должна быть смонтирована после устройства нейтрализации)
Системы кондиционирования и охлаждения (например, холодильники и испарительные установки)
Подключение к сети 1~100–240 В, 50/60 Гц
Мощность: P₁ < 20 Вт
Температура перекачиваемых жидкостей от +5 °C до +60 °C
Температура окружающей среды от +5 °C до +40 °C
Степень защиты: IPX4
Подключение для отвода конденсата: от Ø 8 мм до Ø 10 мм
Встроенный, регулируемый приточный патрубок: от Ø 18 мм до Ø 40 мм
подходит для конденсата со значением pH ≥ 2,5
Объем резервуара: 0,7 л
Полезный объем: 0,3 л
Интервал времени для опорожнения резервуара*: 8 с

Технические характеристики

* при расчетной рабочей точке (3,2 м / 120 л / мин) длиной вылета 5 м

Обозначение

Пример:	Wilo-Plavis 011-C/GB
Plavis	Напорная установка для отвода загрязненной воды
01	Номер серии в Plavis
1	Стандартная программа (1 — для входа в рынок, 5 — премиум-класс) стандартный уровень
C	Применение конденсата
/GB	[..] = штекер для ЕС GB = штекер для Великобритании

Материалы

Резервуар: ABS (полистирол)
Крышка резервуара: ABS (полистирол)
Обратный клапан: ABS (полистирол)
Насосный модуль: PP и ABS
Электрический соединительный кабель со штекером (1,5 м, доступны версии со штекером для Великобритании)
Установка для отвода конденсата с датчиком уровня
Резервуар, крышка
Электрокабель длиной 1,5 м
Инструкция по монтажу и эксплуатации
Напорный шланг (25 м, Ø 10 мм)
